ГОСТ 26473.4-85
Группа В59
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СПЛАВЫ И ЛИГАТУРЫ НА ОСНОВЕ ВАНАДИЯ
Методы определения кремния
Vanadium base alloys and alloying elements. Methods for determination of silicon
ОКСТУ 1709
Срок действия с 01.07.86
до 01.07.91*
_______________________________
* Ограничение срока действия снято
постановлением Госстандарта СССР от 14.05.91 N 679
(ИУС N 8, 1991 год). - Примечание изготовителя базы данных.
РАЗРАБОТАН Министерством цветной металлургии СССР
ИСПОЛНИТЕЛИ
Ю.А.Карпов, Е.Г.Намврина, В.Г.Мискарьянц, В.В.Недлер, В.М.Михайлов, Л.Г.Агапова, Г.Н.Андрианова, А.В.Антонов, В.Д.Десятков, М.А.Десяткова, Т.И.Кириллова, Л.И.Кирсанова, И.Е.Корепина, В.А.Орлова, Н.А.Разницина, Н.А.Суворова, Н.Л.Томашева, М.В.Шмидт, Л.Н.Филимонов
ВНЕСЕНМинистерством цветной металлургии СССР
Член Коллегии А.П.Снурников
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25 марта 1985 г. N 751
ВНЕСЕНО Изменение N 1, утвержденное и введенное в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 14.05.91 N 676 с 01.01.92
Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 2, 1990 год
Настоящий стандарт устанавливает фотометрический и гравиметрический методы определения кремния (от 0,1 до 1%) в сплавах и лигатурах на основе ванадия, содержание сопутствующих компонентов в которых приведено в табл.1.
Таблица 1
| Метод определения кремния | Массовая доля, % | Сопутствующие компоненты | |
| Наименование | Массовая доля, %, не более | ||
| Фотометрический | 0,1-1 | Алюминий | 50 |
| Бор | 10 | ||
| Вольфрам | 8 | ||
| Железо | 5 | ||
| Марганец | 3,5 | ||
| Молибден | 25 | ||
| Ниобий | 25 | ||
| Титан | 25 | ||
| Хром | 40 | ||
| Цирконий | 3 | ||
| Гравиметрический | 0,1-1 | Алюминий | 50 |
| Железо | 5 | ||
| Марганец | 2,5 | ||
| Молибден | 25 | ||
| Титан | 15 | ||
| Хром | 10 | ||
1. ОБЩИЕ ТРЕБОВАНИЯ
1. ОБЩИЕ ТРЕБОВАНИЯ
1.1. Общие требования к методам анализа - по ГОСТ 26473.0-85.
2. ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ КРЕМНИЯ
Метод основан на отгонке кремния в виде фторида, образовании синей восстановленной формы кремнемолибденовой гетерополикислоты с последующим фотометрированием окраски раствора.
2.1. Аппаратура, реактивы и растворы
Фотоэлектроколориметр типа ФЭК-56.
Весы аналитические.
Весы технические.
Электропечь муфельная с терморегулятором, обеспечивающая температуру до 900-950 °С.
Шкаф сушильный, обеспечивающий температуру 100-120 °С.
Чашки платиновые.

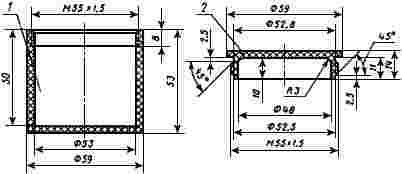

Чашки фторопластовые с навинчивающимися крышками (фторопласт-4 по ГОСТ 10007-80) (чертеж).
1 - чашка фторопластовая; 2 - навинчивающаяся крышка
Пипетки фторопластовые или полиэтиленовые вместимостью 1 см
.
Банки полиэтиленовые вместимостью 100 см и 1 дм.
Микробюретка вместимостью 5 см с ценой деления 0,02 см.
Колбы мерные вместимостью 100 и 1000 см.
Кислота хлорная.
Кислота азотная по ГОСТ 4461-77, разбавленная 1:1, и раствор концентрацией 2 моль/дм.
Кислота серная по ГОСТ 4204-77, раствор концентрацией 16 моль/дм.
Кислота борная по ГОСТ 9656-75, насыщенный раствор.
Кислота аскорбиновая, пищевая, раствор концентрацией 10 г/дм.
Аммоний молибденовокислый по ГОСТ 3765-78, раствор концентрацией 50 г/дм (готовят в день употребления).
Калий углекислый - натрий углекислый по ГОСТ 4332-76.
Натрия гидроокись по ГОСТ 4328-77, спиртовой раствор концентрацией 40 г/дм и водный раствор концентрацией 200 г/дм.
Спирт этиловый ректификованный технический по ГОСТ 18300-87.
Кремния двуокись по ГОСТ 9428-73.
Стандартный раствор кремния, содержащий 0,1 мг/см (100 мкг/см) кремния: 0,2139 г двуокиси кремния помещают в платиновую чашку, прибавляют 3-4 г углекислого калия-натрия, сплавляют в муфельной печи при 900-950 °С до получения прозрачного плава. Плав охлаждают до комнатной температуры, выщелачивают водой, переводят в мерную колбу вместимостью 1000 см и доводят водой до метки. Раствор хранят в полиэтиленовой посуде.
(Измененная редакция, Изм. N 1).
2.2. Подготовка к анализу
2.2.1. В крышку фторопластовой чашки помещают 1 см спиртового раствора гидроокиси натрия, распределяя его ровным слоем. Крышку помещают в холодный сушильный шкаф, нагревают шкаф до 50-60 °С и выдерживают крышку при этой температуре 5-10 мин.
2.2.2. Для ванадиевых лигатур или сплавов ванадий-молибден-титан-углерод, ванадий-алюминий-марганец-титан-углерод, ванадий-алюминий-молибден-титан-углерод, ванадий-цирконий-ниобий-углерод; навеску анализируемой пробы массой 0,1 г (при массовой доле кремния 0,025-0,4%) или 0,04 г (при массовой доле кремния 0,4-1%) помещают во фторопластовую чашку, приливают 3 см азотной кислоты, разбавленной 1:1, 2 см фтористоводородной кислоты, охлаждая чашку холодной водой до прекращения выделения окислов азота, приливают 11 см хлорной кислоты, перемешивают и сразу же закрывают чашку крышкой с гидроокисью натрия.
2.2.3. Для ванадиевых лигатур или сплавов ванадий-цирконий-углерод, ванадий-цирконий-алюминий, ванадий-молибден-хром-алюминий, ванадий-алюминий-молибден-хром-железо навеску анализируемой пробы массой 0,05-0,1 г (в зависимости от содержания кремния) помещают во фторопластовую чашку, приливают 12 см хлорной кислоты, 2 см воды и 2 см фтористоводородной кислоты, перемешивают, сразу же закрывают чашку крышкой с гидроокисью натрия.
2.2.4. Для ванадиевых лигатур ванадий-алюминий, ванадий-алюминий-углерод, ванадий-алюминий-азот, ванадий-алюминий-титан-углерод, ванадий-марганец, ванадий-алюминий-бор навеску анализируемой пробы массой 0,05-0,1 г (в зависимости от содержания кремния) помещают во фторопластовую чашку, приливают 3 см азотной кислоты, разбавленной 1:1, 12 см хлорной кислоты и 1 см фтористоводородной кислоты, охлаждая чашку холодной водой до прекращения выделения окислов азота, перемешивают и закрывают чашку крышкой с гидроокисью натрия.
2.3. Проведение анализа
2.3.1. Чашку, закрытую крышкой, выдерживают в сушильном шкафу при 110-120 °С в течение 2 ч, затем вынимают из сушильного шкафа, осторожно снимают крышку, чтобы не соприкасались раствор кислоты с гидроокисью натрия, и переносят содержимое крышки в полиэтиленовую баночку с помощью 25 см раствора борной кислоты. После этого в баночку добавляют 1 см водного раствора гидроокиси натрия, 4 см раствора азотной кислоты концентрацией 2 моль/дм, 20 см воды, 5 см раствора молибдата аммония. Через 15 мин приливают 25 см раствора серной кислоты, 10 см раствора аскорбиновой кислоты. Через 25-30 мин полученный раствор переводят в мерную колбу вместимостью 100 см и доводят водой до метки. Оптическую плотность раствора измеряют на фотоэлектроколориметре, используя светофильтр с максимумом светопропускания при длине волны ~630 нм и кювету с толщиной поглощающего свет слоя 10 мм по отношению к воде.
Перед анализом серии проб через все стадии анализа проводят контрольный опыт (для контроля загрязнения реактивов). Значение оптической плотности раствора контрольного опыта не должно превышать 0,03, в противном случае следует поменять реактивы. Значение оптической плотности контрольного опыта вычитают из значения оптической плотности анализируемого раствора. Массу кремния находят по градуировочному графику по вычисленному значению оптической плотнос
2.3.2. Построение градуировочного графика
В полиэтиленовые баночки вместимостью 100 см вводят из микробюретки 0,25; 0,5; 0,75; 1,0; 1,5; 2,0; 3,0; 4,0 и 5,0 см стандартного раствора кремния, что соответствует 25, 50, 75, 100, 150, 200, 300, 400 и 500 мкг кремния. Приливают 25 см раствора борной кислоты и далее поступают так, как указано в п.2.3.1.
По найденным значениям оптической плотности и соответствующим им массам кремния строят градуировочный график.
2.4. Обработка результатов
2.4.1. Массовую долю кремния (
) в процентах вычисляют по формуле
,
где
- масса кремния, найденная по градуировочному графику, мкг;
- масса навески анализируемой пробы, г.
2.4.2. Значения допускаемых расхождений приведены в табл.2.
Таблица 2
| Массовая доля кремния, % | Допускаемое расхождение, % |
| (10-30)·10 | 4·10 |
| 50·10 | 6·10 |
| 1,0 | 0,1 |
(Измененная редакция, Изм. N 1).
3. ГРАВИМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ КРЕМНИЯ
Метод основан на выделении кремния в виде кремниевой кислоты выпариванием исходного раствора до появления паров серной кислоты, переведении кремниевой кислоты прокаливанием при 1000-1100 °С в двуокись кремния, отгонке кремния в виде тетрафторида кремния обработкой двуокиси кремния фтористоводородной и серной кислотами и нахождении массы кремния по изменению веса выделенного осадка.
3.1. Аппаратура, реактивы и растворы
Весы аналитические.
Весы технические.
Электропечь муфельная с терморегулятором, обеспечивающая температуру до 1100 °С.
Плитка электрическая.
Стаканы химические стеклянные вместимостью 400 см.
Колбы мерные вместимостью 250 см.
Мензурки мерные вместимостью 50 см.
Воронки стеклянные конические диаметром 30 мм.
Тигли платиновые вместимостью 30 см.
Пипетка полиэтиленовая, отградуированная на 2 см.
Эксикатор с хлористым кальцием.
Фильтры бумажные обеззоленные "синяя лента" или "белая лента".
Кислота серная по ГОСТ 4204-77, разбавленная 1:1.
Кислота азотная по ГОСТ 4461-77, разбавленная 1:1.
Кислота фтористоводородная по ГОСТ 10484-78.
(Измененная редакция, Изм. N 1).
3.2. Проведение анализа
Навеску анализируемой пробы массой 0,5-1 г (в зависимости от содержания кремния) помещают в стакан вместимостью 400 см, приливают 30 см азотной кислоты, разбавленной 1:1, нагревают до растворения пробы, приливают 20 см серной кислоты, разбавленной 1:1, продолжая нагревание до выделения паров серной кислоты в течение 1-2 мин. К охлажденному раствору по стенкам колбы приливают 100-150 см воды и нагревают до растворения солей.
Раствор с осадком кремниевой кислоты фильтруют через фильтр "белая лента" или "синяя лента", промывают осадок несколько раз горячей водой. Фильтрат и промывные воды собирают в мерную колбу вместимостью 250 см, охлаждают, доводят водой до метки (основной раствор), и используют (при необходимости) для определения хрома по ГОСТ 26473.10-85, железа по ГОСТ 26473.3-85, циркония и алюминия по ГОСТ 26473.11-85, молибдена по ГОСТ 26473.6-85, титана по ГОСТ 26473.8-85.
Фильтр с осадком помещают в платиновый тигель, осторожно высушивают, озоляют, избегая воспламенения, прокаливают в муфельной печи в течение 40 мин при 1000 °С, затем охлаждают в эксикаторе и взвешивают. Прокаливание и взвешивание повторяют до достижения постоянной массы.
Взвешенный осадок смачивают 2-3 каплями воды, приливают 5-6 капель концентрированной серной кислоты, 2 см фтористоводородной кислоты. Тигель помещают на электроплитку с закрытой спиралью и осторожно выпаривают при умеренном нагревании до прекращения выделения паров серной кислоты. Сухой остаток прокаливают в течение 20 мин при 1000 °С в муфельной печи, охлаждают в эксикаторе, взвешивают. Прокаливание и взвешивание повторяют до получения постоянной массы.
Массу кремния вычисляют по разности между первым и вторым взвешиванием, до обработки нерастворимого остатка кислотами (фтористоводородной и серной) и после нее.
Одновременно с анализом серии проб через все стадии анализа проводят контрольный опыт (для контроля загрязнения реактивов).
3.3. Обработка результатов
3.3.1. Массовую долю кремния (
) в процентах вычисляют по формуле
,
где - масса тигля с осадком двуокиси кремния до обработки кислотами, г;
- масса тигля с остатком после обработки кислотами, г;
- масса навески анализируемой пробы, г;
0,4674 - коэффициент пересчета двуокиси кремния на кремний.
Окончательный результат находят как разность массовой доли кремния в пробе и массовой доли кремния в контрольном опыте.
3.3.2. Значения допускаемых расхождений указаны в табл.3.
Таблица 3
| Массовая доля кремния, % | Допускаемое расхождение, % |
| (10-30) ·10 | 4·10 |
| 50·10 | 6·10 |
| 1,0 | 0,1 |
(Измененная редакция, Изм. N 1).
