ГОСТ 25412-90
Группа В56
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ
ТИПА 32
Конструкция и размеры
Hard metal brazed tips, type 32.
Design and dimensions
МКС 25.100
77.160
ОКП 19 6000
Дата введения 1993-07-01
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 N 2764
3. ВЗАМЕН ГОСТ 25412-82
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 2209-90 | 5 |
| ГОСТ 25393-90 | 3 |
5. ПЕРЕИЗДАНИЕ
1. Настоящий стандарт распространяется на пластины для резцов при прорезке канавок в шкивах под клиновые ремни.

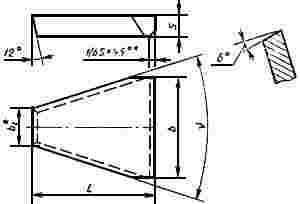

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл.1.
________________
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
| Обозначение пластин |
|
|
|
| град. | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 32190 | 20 | 14 | 4,4 | 5,0 | 34 | N 2, N 4, N 5, N 10 | N 3, N 8, N 9, N 11 | |
| 32210 | 25 | 18 | 6,0 | | N 2, N 4, N 5, N 10 | N 3, N 8, N 9, N 11 | | |
| 32230 | 32 | 22 | 7,8 | 6,0 | | N 2, N 4, N 10 | N 3, N 5, N 8, N 9, N 11 | |
| 32250 | 36 | 28 | 10,3 | | N 2, N 4, N 10 | N 3, N 5, N 8, N 9, N 11 | | |
| 32270 | 45 | 38 | 14,5 | 8,0 | 36 | N 2, N 4, N 10 | N 3, N 5, N 9, N 11 | N 8 |
| 32290 | 50 | 44 | 17,0 | N 2, N 4, N 10 | N 3, N 5, N 9, N 11 | N 8 |
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: N 2 - Т15К6; N 3 - Т14К8; N 4 - Т5К10; N 5 - ТТ10К8-Б; N 8 - ВК6-М; ВК6-ОМ; N 9 - ВК6; N 10 - ВК8; N 11 - ВК10-ХОМ.
ПРИЛОЖЕНИЕ (справочное). Ориентировочная масса пластин
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
| Обозначение | Ориентировочная масса пластин в г из твердого сплава марок | ||||||
| Т15К6 | Т14К8 | Т5К10 | ТТ10К8-Б | ВК6-ОМ, ВК6-М, BK6 | BК8 | BК10-XOM | |
| 32190 | 11,30 | 11,40 | 12,80 | 13,70 | 14,90 | 14,80 | 14,90 |
| 32210 | 18,40 | 18,50 | 20,90 | 22,40 | 24,30 | 24,00 | 24,17 |
| 32230 | 36,00 | 36,20 | 40,80 | 43,50 | 47,60 | 47,00 | 47,33 |
| 32250 | 50,10 | 50,40 | 57,00 | 61,00 | 66,30 | 65,50 | 65,96 |
| 32270 | 114,00 | 115,00 | 130,00 | 139,00 | 151,00 | 149,00 | 150,04 |
| 32290 | 147,00 | 148,00 | 167,00 | 179,00 | 195,00 | 192,00 | 193,34 |
