Руды железные, агломераты и окатыши. Метод определения прочности после статического восстановления при низких температурах

ГОСТ 27446-87
(CT СЭВ 5688-86)

Группа А39

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РУДЫ ЖЕЛЕЗНЫЕ, АГЛОМЕРАТЫ И ОКАТЫШИ

Метод определения прочности после статического восстановления
при низких температурах

Iron ores, agglomerates and pellets. Method for determination
of strength after low-temperature static reduction

ОКСТУ 0709

Срок действия с 01.01.89
до 01.01.94*
_______________________________
* Ограничение срока действия снято
по протоколу N 3-93 Межгосударственного Совета
по стандартизации, метрологии и сертификации
(ИУС N 5-6, 1993 год). - Примечание.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Министерством черной металлургии СССР

ИСПОЛНИТЕЛИ

В.П.Маковей, Н.Н.Петрик (руководитель темы); Т.Е.Павленок, Е.И.Патрубец

2. Постановлением Государственного комитета СССР по стандартам от 22.10.87 N 3983 стандарт Совета Экономической Взаимопомощи СТ СЭВ 5688-86 "Руды железные, агломераты и окатыши. Метод определения прочности после статического восстановления при низких температурах"

Введен в действие непосредственно в качестве государственного стандарта

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок первой проверки - 1994 г.

Периодичность проверки - 5 лет.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Настоящий стандарт распространяется на железные руды, агломераты и окатыши (далее руды) и устанавливает метод определения прочности руд после восстановления применительно к условиям верхней части доменной печи.

1. СУЩНОСТЬ МЕТОДА

1. СУЩНОСТЬ МЕТОДА

Метод основан на восстановлении пробы руды газообразным восстановителем в неподвижном слое при заданном температурном режиме, механической обработке восстановленной пробы во вращающемся барабане и последующем рассеве испытуемого материала на классы крупности, характеризующие его прочностные свойства.

2. МЕТОДЫ ОТБОРА И ПОДГОТОВКИ ПРОБ

Пробы отбирают и подготавливают по ГОСТ 26136-84.

3. АППАРАТУРА И РЕАКТИВЫ

3.1. Установка для нагрева и восстановления испытуемой пробы (черт.1) состоящая из:

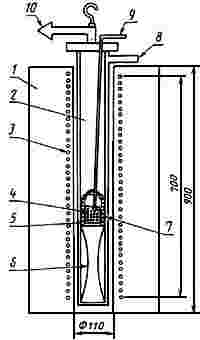

Черт.1. Установка для нагрева и восстановления испытуемой пробы

1 - печь; 2 - реторта; 3 - нагревательный элемент; 4 - корзина; 5 - проба; 6 - подставка;
7 - термостойкий шнур; 8 - подвод газа; 9 - термопара; 10 - отвод газа.

Черт.1

1) реторты из жаростойкой стали (черт.2);

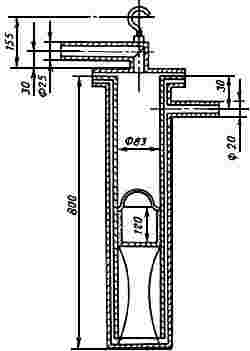

Черт.2. Реторты из жаростойкой стали

Черт.2

2) электропечи сопротивления, обеспечивающей нагрев пробы и восстановительного газа до температуры 500 °С;

3) корзины из жаростойкой стали с перфорированным дном с 241 отверстием общей площадью 11,8 см (черт.3).

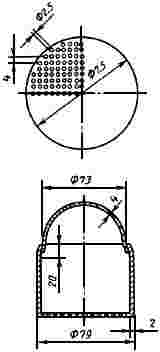

Черт.3. Корзины из жаростойкой стали с перфорированным дном с 241 отверстием

Черт.3

Пространство между корзиной и внутренней стенкой реторты уплотняют термостойким шнуром с целью обеспечения прохождения всего объема газа через слой пробы.

3.2. Барабан стальной внутренним диаметром 130 мм, длиной 200 мм и толщиной стенок 5 мм (черт.4). Барабан снабжен двумя полками длиной 200 мм, шириной 20 мм и толщиной 2 мм, расположенными диаметрально на внутренней поверхности барабана и тщательно уплотненной съемной крышкой.

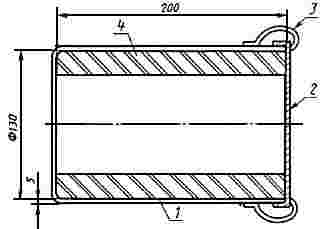

Черт.4. Барабан стальной внутренним диаметром 130 мм, длиной 200 мм и толщиной стенок 5 мм

1 - корпус барабана; 2 - крышка; 3 - зажим; 4 - полка

Черт.4

3.3. Система подготовки и регулирования подачи газа.

3.4. Сито с квадратными ячейками размером 0,50; 3,15 (5,00) и 6,30 (10,00) мм.

3.5. Весы технические с погрешностью взвешивания не более 0,1 г.

3.6. Шкаф сушильный с терморегулятором.

3.7. Оксид углерода.

3.8. Диоксид углерода.

3.9. Азот.

3.10. Инертный газ.

4. ПОДГОТОВКА К ИСПЫТАНИЮ

Из высушенной до постоянной массы при температуре (105±5) °С пробы для испытания отбирают навеску массой (500±1) г, помещают в корзину и выравнивают поверхность.

Корзину с пробой устанавливают в реторту на подставку. После уплотнения пространства между корзиной и стенкой реторты реторту закрывают, помещают в печь и подвешивают так, чтобы исключить соприкосновение реторты со стенками печи или нагревательными элементами.

Испытание проводят в вытяжном шкафу или хорошо проветриваемом помещении.

5. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

5.1. Испытание проводят при следующих условиях.

5.1.1. Состав восстановительного газа должен быть следующим: (20±0,5)% СО, (20±0,5)% СО (60±0,5)% N. Допускается наличие примесей в восстановительном газе не более 0,2% Н; 0,1% О, 0,2% HО.

5.1.2. Объемная скорость подачи восстановительного и нейтрального газов должна составлять (20±1) дм· мин при температуре 0 °С, давлении 101,325 кПа.

5.2. Пробу нагревают до температуры (500±10) °С в потоке нейтрального газа, делают выдержку в течение 15 мин для выравнивания температуры всей массы навески и инертный газ заменяют восстановительным.

Восстановление проводят в течение 60 мин, поддерживая с помощью терморегулятора заданную температуру в течение всего времени испытания. После этого пробу охлаждают в реторте до температуры ниже 100 °С в потоке нейтрального газа.

5.3. Охлажденную пробу вынимают из реторты, взвешивают и помещают в барабан. Барабан плотно закрывают крышкой и производят 300 вращений при скорости 30 мин.

5.4. Пробу полностью выгружают из барабана, взвешивают и вручную рассеивают, как указано в СТ СЭВ 958-78, на ситах с квадратными ячейками с размерами сторон 6,30 (10,00); 3,15 (5,00) и 0,50 мм. Потери пробы при обработке в барабане и рассеивании относят к фракции - 0,5 мм.

Допускается рассев пробы механическим способом при условии, что расхождение сравнительных результатов ручного или механического способов рассева не более 2% (абс).

6. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЯ

6.1. Показатель прочности в процессе восстановления () , выраженный в процентах от массы, вычисляют по формулам:

, (1)

где - масса пробы после восстановления, г;

- масса пробы класса крупности +6,3 (10,0) мм, г;

, (2)

где - масса пробы класса крупности +3,15 (5,00) до 6,3 (10,0) мм, г;

, (3)

где - масса пробы класса крупности +0,5 до 3,15 (5) мм, г.

6.2. Среднее арифметическое значение результатов параллельных определений ( и ) вычисляют в зависимости от значений разности величин и и ее соответствия значениям, указанным в графах , и таблицы и приведенным ниже вариантам.

6.3. Среднюю величину показателя округляют до первого десятичного знака.
