Державки суппортные однороликовые для накатки. Конструкция и размеры

ГОСТ 13062-67
Группа Г27
6640-0000



ГОСУДАРСТВЕННЫЙ СТАНДAPT СОЮЗА ССР

ДЕРЖАВКИ СУППОРТНЫЕ ОДНОРОЛИКОВЫЕ ДЛЯ НАКАТКИ

Конструкция и размеры

Carrage single-rolled holders for knurling. Design and dimensions

Дата введения 1968-07-01

УТВЕРЖДЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 14 июля 1967 г. Срок введения установлен с 01.07.68

ВЗАМЕН МН 2516-61

ПЕРЕИЗДАНИЕ. Февраль 1984 г.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ СУППОРТНЫХ ОДНОРОЛИКОВЫХ ДЕРЖАВОК

1. КОНСТРУКЦИЯ И РАЗМЕРЫ СУППОРТНЫХ ОДНОРОЛИКОВЫХ ДЕРЖАВОК

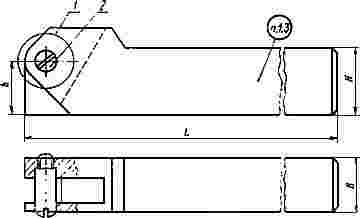

1.1. Конструкция и размеры суппортных однороликовых державок для накатки должны соответствовать указанным на черт.1 и в табл.1.

Черт.1

Таблица 1

Продолжение табл.1

Пример условного обозначения державки 13 мм, 25 мм, 16 мм:

Державка 6640-0001 ГОСТ 13062-67

1.2. Технические требования - по ГОСТ 13072-67.

1.3. Маркировка должна содержать обозначение державки и товарный знак.

2. КОНСТРУКЦИЯ И РАЗМЕРЫ КОРПУСОВ

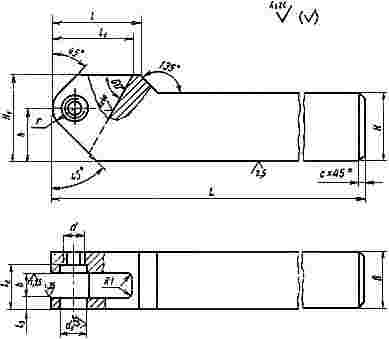

2.1. Конструкция и размеры корпусов (дет.1) должны соответствовать указанным на черт.2 и в табл.2.

Черт.2

Таблица 2

Размеры в мм

Продолжение табл.2

Размеры в мм

Пример условного обозначения корпуса 25 мм, 16 мм, 140 мм, 13 мм:

Корпус 6640-0001/001 ГОСТ 13062-67

2.2. Материал - сталь марки 45 по ГОСТ 1050-74*. Допускается сталь марки Ст6 по ГОСТ 380-71.
______________
* На территории Российской Федерации действует ГОСТ 1050-88. Здесь и далее. - Примечание изготовителя базы данных.

2.3. Твердость - HRC 40...45.

2.4. Покрытие - Хим. Окс. прм по ГОСТ 9.073-77.

3. КОНСТРУКЦИЯ И РАЗМЕРЫ ОСЕЙ

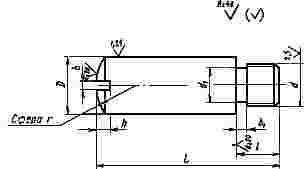

3.1. Конструкция и размеры осей (дет.2) должны соответствовать указанным на черт.3 и в табл.3.

Черт.3

Таблица 3

Размеры в мм

Пример условного обозначения оси 6 мм, 17 мм:

Ось 6640-0001/002 ГОСТ 13062-67

3.2. Материал - сталь марки 65Г по ГОСТ 1050-74.

3.3. Твердость - HRC 55...60.

3.4. Покрытие - Хим. Окс. прм по ГОСТ 9.073-77.
