Сырье глинистое. Метод определения тонкодисперсных фракций

ГОСТ 21216.2-93

Группа А59



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СЫРЬЕ ГЛИНИСТОЕ

Метод определения тонкодисперсных фракций

Clay raw materials. Method for determination of finely dispersed fractions


ОКСТУ 0709

Дата введения 1995-01-01



Предисловие

1 РАЗРАБОТАН Госстандартом России

     ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации


2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

     За принятие проголосовали:


3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 N 160 межгосударственный стандарт ГОСТ 21216.2-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95


4 ВЗАМЕН ГОСТ 21216.2-81


ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


     Настоящий стандарт устанавливает метод определения тонкодисперсных фракций способом седиментационного анализа глинистого сырья для керамической промышленности.

     Метод основан на количественном распределении частиц материала по крупности в зависимости от времени их оседания в жидкой среде и последующем весовом определении полученных фракций по крупности.



1. ОТБОР ПРОБ

1. ОТБОР ПРОБ

1.1. Отбор проб и подготовку к анализу - по ГОСТ 21216.0.



2. СРЕДСТВА АНАЛИЗА

2.1. Аппаратура и материалы

     Шкаф сушильный с терморегулятором, обеспечивающий температуру 105-110 °С.

     Прибор пипеточный для отбора суспензии (чертеж). Вместо аспиратора можно использовать водоструйный насос, который соединяется с помощью каучуковой трубки с пипеткой.

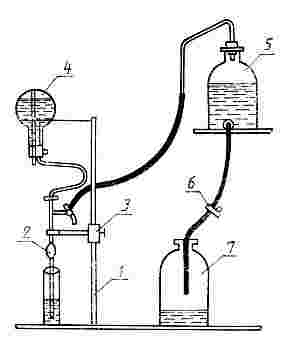

Чертеж. Прибор для отбора суспензии

Прибор для отбора суспензии

1 - штатив; 2 - пипетка вместимостью 25 см; 3 - упор; 4 - колба для промывания пипетки; 5 - аспиратор;
6 - зажим; 7 - водослив


     Для анализа допускается применять пипеточные приборы других конструкций, если они дают расхождение результатов не более, чем указано в п.5.5.

     Лампа инфракрасная мощностью 500 Вт.

     Весы лабораторные 2-го класса точности.

     Мешалка, состоящая из резинового диска, надетого на конец стеклянной палочки длиной 600 мм, диаметром 8 мм. Диаметр резинового диска 50 мм, толщина 4-5 мм. По окружности резинового диска расположены шесть отверстий диаметром 3 мм каждое.

     Сито с сеткой N 0063 по ГОСТ 6613.

     Чашки выпарительные по ГОСТ 9147.

     Эксикатор по ГОСТ 23932.

     Стаканчики для взвешивания (бюксы) по ГОСТ 23932.

     Цилиндр мерный стеклянный вместимостью 1000 см, диаметром (60±2) мм.

     Термометр с точностью до 0,5 °С.

     Секундомер.

     Натрий пирофосфорно-кислый по ГОСТ 342, раствор 40 г/л.


3. ПОДГОТОВКА К АНАЛИЗУ

3.1. Подготовка к анализу - по ГОСТ 21216.0.


3.2. От пробы для анализа отбирают навеску глинистого сырья массой не менее 50 г, сушат до постоянной массы в сушильном шкафу при температуре (105±5) °С и охлаждают в эксикаторе.


3.3. От высушенной пробы берут для анализа навеску глинистого сырья массой 10 г.



4. ПРОВЕДЕНИЕ АНАЛИЗА

4.1. Подготовленную для анализа навеску помещают в коническую колбу с обратным холодильником вместимостью 500 см, приливают 150 см дистиллированной воды, 10 см раствора пирофосфорно-кислого натрия, применяемого в качестве диспергатора, и кипятят в течение 1 ч, считая с момента закипания (кипение не должно быть бурным).

     При исследовании бентонитовых и карбонатосодержащих глин количество диспергатора увеличивают в два раза.

     Суспензию охлаждают до комнатной температуры, переносят на сито с сеткой N  0063. Сито помещают в стеклянную воронку, а последнюю - в стеклянный цилиндр вместимостью 1000 см.

     На сите глину промывают струей воды из промывалки, слегка растирая пальцем с резиновым наконечником или стеклянной палочкой с резиновым наконечником, до тех пор, пока вода, проходящая через сито, не станет прозрачной.

     Остаток на сите смывают водой из промывалки в чистую, предварительно высушенную до постоянной массы выпарительную чашку, сушат до постоянной массы в сушильном шкафу или под инфракрасной лампой и взвешивают.


4.2. В цилиндр с суспензией приливают дистиллированную воду до метки, перемешивают мешалкой с частотой 60 качаний в минуту в течение 1 мин, измеряют температуру суспензии и оставляют для отстаивания. Интервал времени, после которого отбирают первую и последующие пробы, приведен в табл.1.



Таблица 1

Примечание. Плотность глины принимают равной 2650 кг/м.



4.3. Отбор суспензии производят. Пробу отбирают пипеточным прибором следующим образом (см. чертеж): соединяют аспиратор с пипеткой, ослабляют зажим для постоянного медленного слива воды из аспиратора. С помощью упора устанавливают глубину погружения пипетки в цилиндр.

     Глубину взятия проб определяют в зависимости от размера частиц фракций по табл.1. Пипетку вводят в цилиндр на установленную глубину, открывают кран аспиратора и засасывают в пипетку суспензию в количестве 25 см. Кран аспиратора и зажим на сливной трубке закрывают. Продолжительность отбора суспензии в зависимости от размера фракции должна быть:


4.4. Каждую взятую пробу суспензии количественно переносят в предварительно высушенный до постоянной массы и взвешенный стаканчик.

     Пипетку после взятия каждой пробы промывают водой над стаканчиком. Оставшиеся капли жидкости в пипетке переносят в стаканчик с помощью груши, нагреваемой рукой. Избыток воды из стаканчика выпаривают на песочной бане или на электрической плитке со слабым нагревом, затем стаканчик с осадком высушивают в сушильном шкафу до постоянной массы и взвешивают.



5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Массовую долю частиц размером более 0,06 мм () в процентах вычисляют по формуле

,

где - масса фракций размером более 0,06 мм, г;

      - масса сухой навески, г.


5.2. Массовую долю фракции определяемой крупности материала () в процентах вычисляют по формуле


,

где - масса высушенной пробы суспензии, г;

     0,006 - масса диспергатора, г;

      - объем суспензии в цилиндре, см;

      - объем суспензии в пипетке, см;

      - масса сухой навески пробы, г.

5.3. Массовая доля отдельных фракций в исследуемой суспензии указана в табл.2.



Таблица 2

5.4. Массовая доля фракций в зависимости от размера указана в табл.3.



Таблица 3

5.5. Расхождение результатов двух параллельных определений не должно превышать 3%.

     Если расхождение между результатами параллельных определений превышает указанное значение, определение повторяют.
