Профиль низкокорытный для сельскохозяйственных машин. Сортамент

ГОСТ 12492.2-90

Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛЬ НИЗКОКОРЫТНЫЙ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН

Сортамент

Agricultural machinery. Low-channel section. Dimensions



ОКП 09 4114

Дата введения 1991-01-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 N 752

3. ВЗАМЕН ГОСТ 12492.5-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 535-88

1


5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ


Настоящий стандарт распространяется на горячекатаный низкокорытный профиль.

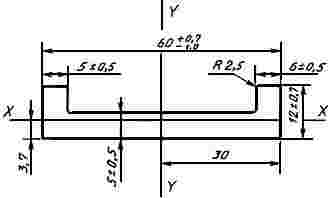

1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля и справочные значения относительно осей должны соответствовать указанным на чертеже и в таблице.

ГОСТ 12492.2-90 Профиль низкокорытный для сельскохозяйственных машин. Сортамент


Марка стали

Площадь сечения, смГОСТ 12492.2-90 Профиль низкокорытный для сельскохозяйственных машин. Сортамент

Масса 1 м профиля, кг

Момент инерции, смГОСТ 12492.2-90 Профиль низкокорытный для сельскохозяйственных машин. Сортамент

ГОСТ 12492.2-90 Профиль низкокорытный для сельскохозяйственных машин. Сортамент

ГОСТ 12492.2-90 Профиль низкокорытный для сельскохозяйственных машин. Сортамент

Ст3сп3

3,79

2,98

0,30

14,86

Ст3пс3 и Ст5сп2 по ГОСТ 535


2. Уклоны внешних граней каждой полки не должны быть более 5°.

3. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,5% длины. По требованию потребителя профили изготовляют с кривизной не более 0,2% длины.
