Профили периодические поперечно-винтовой прокатки для вала револьверной головки станка модели 1341. Сортамент

ГОСТ 8320.11-83
Группа В22



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ПРОФИЛИ ПЕРИОДИЧЕСКИЕ ПОПЕРЕЧНО-ВИНТОВОЙ ПРОКАТКИ
ДЛЯ ВАЛА РЕВОЛЬВЕРНОЙ ГОЛОВКИ СТАНКА МОДЕЛИ 1341

Сортамент

Periodic sections produced by cross-helical rolling
for turret shaft of lathe, Model 1341. Dimensions


ОКП 09 4400

Дата введения 1985-01-01



Постановлением Государственного комитета СССР по стандартам от 20 апреля 1983 года N 1976 дата введения установлена 01.01.85

Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-95)

ВЗАМЕН ГОСТ 8320.11-73

ПЕРЕИЗДАНИЕ

1. Настоящий стандарт распространяется на горячекатаные круглые периодические профили для вала револьверной головки станка модели 1341, изготовляемые поперечно-винтовой прокаткой.

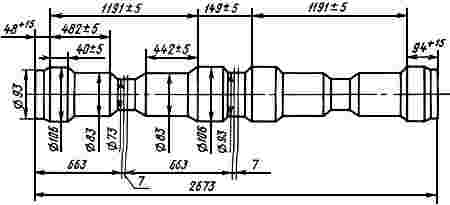

2. Размеры, предельные отклонения по ним должны соответствовать указанным на череже.

ГОСТ 8320.11-83 Профили периодические поперечно-винтовой прокатки для вала револьверной головки станка модели 1341. Сортамент


3. Предельные отклонения диаметров не должны превышать ГОСТ 8320.11-83 Профили периодические поперечно-винтовой прокатки для вала револьверной головки станка модели 1341. Сортамент мм.

4. Масса одного периода профиля для вала револьверной головки - 29,30 кг.

5. Длина профиля для вала револьверной головки не должна превышать четырех периодов.
