Флюсы сварочные плавленные. Метод определения серы

ГОСТ 22974.12-96

Группа В09


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФЛЮСЫ СВАРОЧНЫЕ ПЛАВЛЕНЫЕ

Метод определения серы

Melted welding fluxes.
Method of sulphur determination

МКС 77.040
ОКСТУ 0809

Дата введения 2000-01-01


Предисловие

1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 72; Институтом электросварки им. Е.О.Патона НАН Украины

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 9 от 12 апреля 1996 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Беларусь

Госстандарт Беларуси

Республика Казахстан

Госстандарт Республики Казахстан

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины



3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 21 апреля 1999 г. N 134 межгосударственный стандарт ГОСТ 22974.12-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.

4 ВЗАМЕН ГОСТ 22974.12-85


1 Область применения

1 Область применения

Настоящий стандарт устанавливает титриметрический метод определения серы при содержании от 0,02 до 0,2%.


2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 4202-75 Калий йодноватокислый. Технические условия

ГОСТ 4204-77 Кислота серная. Технические условия

ГОСТ 4232-74 Калий йодистый. Технические условия

ГОСТ 5583-78 Кислород газообразный технический и медицинский. Технические условия

ГОСТ 6259-75 Глицерин. Технические условия

ГОСТ 9147-80 Посуда и оборудование лабораторные фарфоровые. Технические условия

ГОСТ 10163-76 Крахмал растворимый. Технические условия

ГОСТ 20490-75 Калий марганцовокислый. Технические условия

ГОСТ 22974.0-96 Флюсы сварочные плавленые. Общие требования к методам анализа

ГОСТ 24363-80 Калия гидроокись. Технические условия


3 Общие требования

Общие требования к методам анализа - по ГОСТ 22974.0.


4 Титриметрический метод определения серы

4.1 Сущность метода

Метод состоит в сжигании флюса в токе кислорода при температуре 1250-1350 °С. Образующийся при этом сернистый газ поглощается в абсорбционном сосуде водой, образуя сернистую кислоту, которую оттитровывают раствором йодит-йодата калия в присутствии крахмала (индикатора).

4.2 Аппаратура, реактивы и растворы

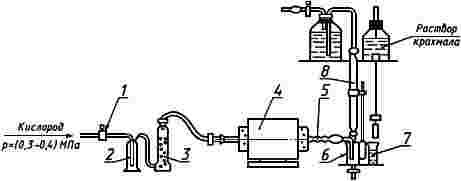

Установка для определения серы (рисунок 1).

Рисунок 1 - Установка для определения серы



ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы


1 - кислородный баллон по ГОСТ 5583 с редукционным вентилем; 2 - склянка Тищенко,
содержащая раствор марганцовокислого калия массовой концентрации 0,04 г/смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы в растворе
гидроксида калия массовой концентрации 0,4 г/смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы; 3 - сушильная колонка, заполненная
хлористым кальцием; 4 - трубчатая печь с карборундовыми нагревателями; 5 - фарфоровая
(высокоглиноземистая) трубка длиной 750-800 мм и внутренним диаметром 20-26 мм;
6 - сосуд для титрования; 7 - сосуд для сравнения; 8 - бюретка

Рисунок 1 - Установка для определения серы


Фарфоровые трубки и лодочки N 2 по ГОСТ 9147, прокаленные в токе кислорода при рабочей температуре.

Крючок, с помощью которого лодочки помещают в трубку и извлекают из нее, изготовленный из жаропрочной проволоки диаметром 3-5 мм, длиной 500-600 мм.

Кислота серная по ГОСТ 4204.

Калия гидроксид по ГОСТ 24363 и раствор массовой концентрации 0,4 г/смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы.

Калий йодистый по ГОСТ 4232.

Калий йодноватокислый по ГОСТ 4202.

Калий марганцовокислый по ГОСТ 20490, раствор массовой концентрации 0,04 г/смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы.

Кальций хлористый.

Глицерин по ГОСТ 6259.

Крахмал растворимый по ГОСТ 10163.

Раствор А: 16 г крахмала растворяют при нагревании в 1000 смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы воды. К полученному раствору приливают 1000 смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы глицерина и хорошо перемешивают, хранят в темном месте.

Раствор Б: 50 смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы раствора А и 20 смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы серной кислоты растворяют в 4000 смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы дистиллированной воды и тщательно перемешивают, этот раствор идет непосредственно на определение серы.

Титрованный раствор для определения серы: 0,05 г йодноватокислого калия, 10 г йодистого калия и 0,2 г гидроксида калия растворяют в мерной колбе вместимостью 1000 смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы и водой доводят до метки.

Массовую концентрацию раствора йодид-йодноватокислого калия устанавливают по стандартному образцу флюса с известным содержанием серы. Анализ стандартного образца проводят в тех же условиях, что и анализ исследуемого образца.

Массовую концентрацию раствора йодид-йодноватокислого калия ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы, г/смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы серы, вычисляют по формуле

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы, (1)


где ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы - массовая доля серы в стандартном образце, %;

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы - масса навески стандартного образца флюса, г;

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы - объем раствора йодид-йодноватокислого калия, израсходованного на титрование, смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы.



4.3 Подготовка к анализу

Перед началом работы нагревают печь до температуры 1250-1300 °С и проверяют установку на герметичность.

Для этого в поглотительный сосуд и сосуд сравнения наливают по 70-80 смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы крахмального раствора Б, прибавляют несколько капель титрованного раствора йодноватокислого калия до получения светло-голубой окраски и, открыв кран, пропускают кислород с такой скоростью, чтобы уровень жидкости поглотителя поднялся на 30-40 мм. Затем закрывают доступ кислорода в поглотительный сосуд (с помощью зажима) и проверяют установку на герметичность. Установка герметична, если в поглотительных склянках через некоторое время прекратится появление пузырьков газа. Перед сжиганием пробы или стандартного образца фарфоровую трубку проверяют на наличие восстановительных веществ.

Если окраска в поглотительном сосуде исчезает, то прибавляют титрованный раствор йодид-йодноватокислого калия до тех пор, пока светло-голубая окраска раствора не перестанет изменяться.



4.4 Проведение анализа

Навеску флюса массой 1 г помещают в фарфоровую лодочку. Лодочку с помощью крючка вводят в наиболее разогретую часть фарфоровой трубки и плотно закрывают пробкой. Открывают кран и пропускают кислород со скоростью, при которой уровень жидкости в поглотительном сосуде поднимается на 30-40 мм.

Когда поступающие из печи в поглотительный сосуд газы начнут обесцвечивать раствор, из бюретки приливают титрованный раствор йодид-йодноватокислого калия со скоростью, при которой синяя окраска не исчезает во время сжигания.

Титрование считают законченным, когда интенсивность окраски в обоих сосудах будет одинаковой. После этого пропускают кислород еще в течение 1-3 мин. Если интенсивность окраски не уменьшается, определение считают законченным.

4.5 Обработка результатов

4.5.1 Массовую долю серы ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы, %, вычисляют по формуле

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы, (2)


где ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы - объем раствора йодид-йодноватокислого калия, израсходованного на титрование раствора анализируемого образца, смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы;

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы - массовая концентрация раствора йодид-йодноватокислого калия, г/смГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы серы;

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы - масса навески флюса, г.



4.5.2 Нормы точности и нормативы контроля точности определения массовой доли серы приведены в таблице 1.


Таблица 1

В процентах

Массовая доля серы

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы

Допускаемое расхождение

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы





ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы

ГОСТ 22974.12-96 Флюсы сварочные плавленые. Метод определения серы



От 0,02 до 0,05 включ.

0,006

0,008

0,006

0,008

0,004

Св. 0,05 " 0,1 "

0,008

0,011

0,009

0,011

0,005

" 0,1 " 0,2 "

0,02

0,03

0,02

0,03

0,01
